EN LÍNEA: “en línea” quiere decir que los ejes de entrada y salida de la transmisión son coaxiales. Las versiones directas (sin reducción) de los modelos en Línea se usan frecuentemente en barcos de alta potencia y bajo peso. Las versiones con reducción usan un engranaje planetario adicional que permite el uso de hélices mayores para obtener mayor capacidad de arrastre con velocidades de eje más bajas.
EN “V” DRIVE (Sólo Serie 72): es una unidad compacta que ayuda a ganar espacio en habitación o en cámara de máquinas al permitir que los motores sean desplazados más hacia popa. Como la unidad en “V” no necesita juntas universales, se elimina un posible costo de mantenimiento. El mayor decalado de la unidad en “V” permite un sencillo alineamiento de eje, una instalación sencilla y rápida. Se dispone de una importante gama de reducciones. Igualmente se pueden ofrecer unidades de giros contrapuestos para instalaciones con dos motores que giren en el mismo sentido y hélices contrarrotantes.
Reducciones disponibles…..1.00, 1.52:1
Sentido de rotación del eje….. Sentido de salida igual al de giro del motor.
Peso aprox. en seco (modelos directos)….. 43.1Kg.
Peso aprox. en seco (modelos con reducción)….. 65.8Kg
Reducciones disponibles…..1.00, 1.52, 1.88*,2.10, 2.57, 2.91:1
Sentido de rotación del eje….. Sentido de salida igual al de giro del motor, excepto en la reducción 1.88:1 que lo invierte
Peso aprox. en seco (modelos directos)….. 49.4Kg.
Peso aprox. en seco (modelos con reducción)….. 69.4Kg
Reducciones disponibles…..1.21, 1.51, 1.99, 2.49:1
Sentido de rotación del eje….. especificar el sentido de giro del eje de salida si es el mismo o contrario al del motor al hacer el pedido.
Peso en seco (modelos directos)….. 92.1Kg.
| ADMISIÓN POTENCIA | ||||
| SERIE 71 | SERIE 72 | A 3000 RPM DE MOTOR | ||
| RECREO | PESCA | RECREO | PESCA | |
| 170 HP. | 120 HP. | 260 HP. | 160 HP. | |

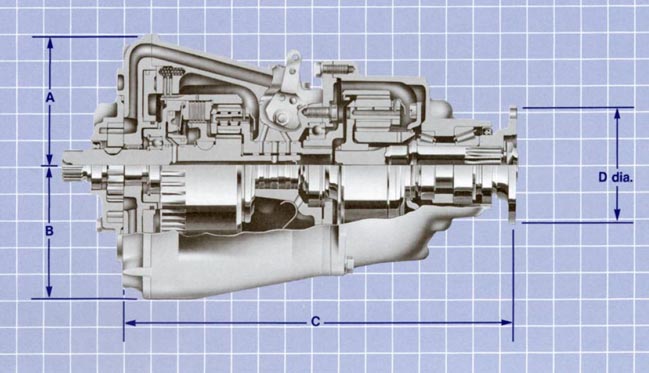

DIMENSIONES
| Dimensiones (m/m) | ||||||
| Modelos de reducción | A | B | C | D dia. | G | |
| 71C (10-17) | 143.00 | 144.53 | 429.01 | 127.00 | 65.02 | |
| 72C (10-18) | 143.00 | 144.53 | 451.86 | 127.00 | 65.02 | |
| Modelos directos | A | B | C | D dia. | G | |
| 71C (10-17) | 143.00 | 144.53 | 266.70 | 101.60 | 65.02 | |
| 72C (10-18) | 143.00 | 144.53 | 290.58 | 127.00 | 65.02 | |

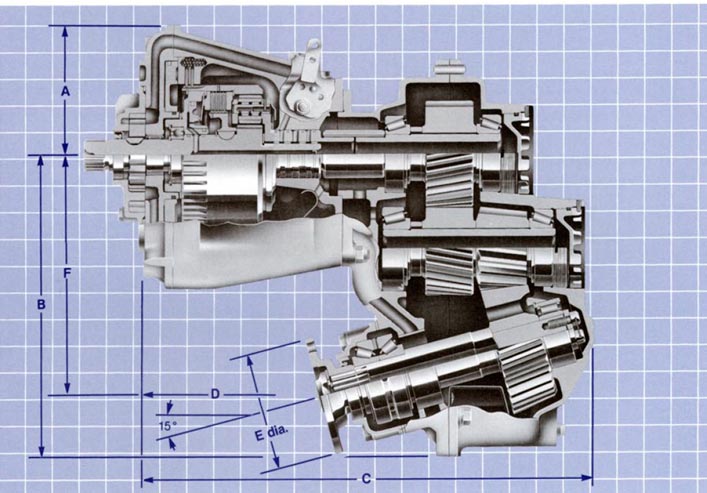

| Modelos en «V» | A | B | C | D | E dia. | F |
| 72C (10-05) | 142.88 | 323.09 | 509.52 | 217.93 | 127.00 | 258.83 |
| 258.83 | ||||||
| 257.56 | ||||||
| 257.56 | ||||||
